在工程当中，我们经常遇到压力的检测，也就是像远传压力表还有压力变送器我们经常会使用到，但有很多客户对压力变送器的接线问题总是模糊不太确定，尤其是是把信号接到PLC模块上，总是有很多细节没注意到，压力变送器的线如何往PLC端子接线呢，我们简单说明下几点注意事项。

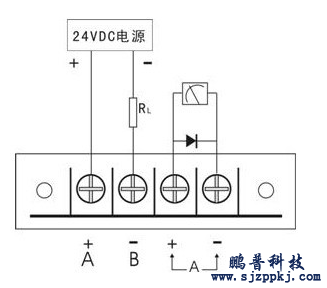

首先我们市场上的压力变送器一般有两线制、三线制、四线制。我们经常用到的一般是两线制，而且输出一般也是4-20mA电流信号。市场上的两线制变送器的引线两种颜色，一般红色或黄色的那根要接24+，蓝色或绿色的那根给到 PLC信号输入端正，而PLC公共端也就是模拟量输入com段接到24V电源的负极，总之两线制压力变送器串24V直流电源，PLC或者电流信号采集段按图所示接线

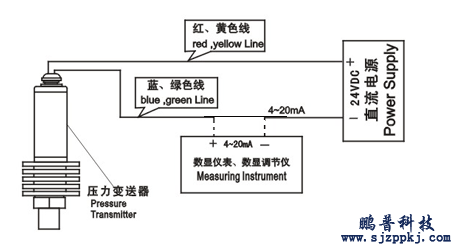

                                                          两线制 压力变送器接线图

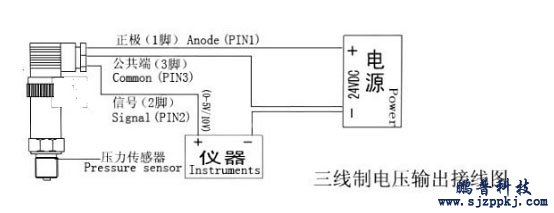

三线制压力变送器当然也要接24电源，不同的是3脚直接24-，2脚接仪表或PLC正端输入后，仪表或PLC负段再接24-具体接线图如下图所示

至于四线制压力变送器，一般输出电压信号，0-10V,具体接线则是两根线为电源输入，两根线为电源输出，一般说明书都能看得懂

其实都有自己的接线图纸，只要跟厂家沟通好，在与PLC的接线原理结合，其实都能正确得到压力信号，在模拟量的接线上就简单明了。
